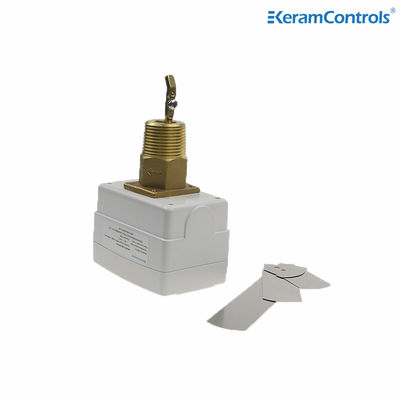

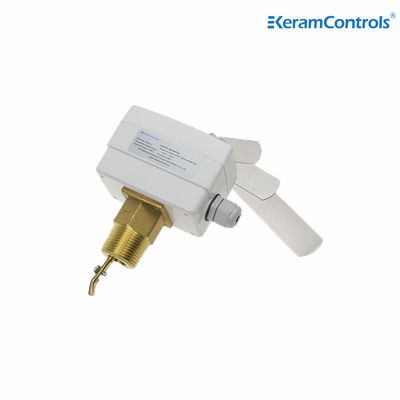

Công tắc dòng nước SPDT Micro Hvac Single Stage IP65
| Loại hoạt động: | Bật/Tắt, một giai đoạn, công tắc vi mô | đầu ra: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| tốc độ dòng chảy: | Xem bảng tốc độ dòng chảy | Bảo vệ nhà ở: | IP65 |
| Làm nổi bật |
SPDT Hvac Chuyển mạch dòng nước,Chuyển mạch dòng nước HVAC IP65,Micro Hvac Liquid Flow Switches |
||
Hvac water flow switch
Mô tả
KWFS target flow switch is a type of shell made of ABS and PC composite materials, which can effectively protect against high-temperature corrosion. Meanwhile, its blades are made of stainless steel.Which can well meet the needs of customers (Điều này có thể đáp ứng được nhu cầu của khách hàng).
Nó chủ yếu được sử dụng để đo lường và kiểm soát dòng chảy của chất lỏng chảy qua đường ống dẫn, chẳng hạn như nước, ethylene glycol, vv.The typical application of the target type flow switch series is to use it in places where interlocking action or disconnection protection is required. Các ứng dụng điển hình của loạt chuyển đổi dòng chảy loại mục tiêu là sử dụng nó ở những nơi yêu cầu hành động nối kết hoặc bảo vệ ngắt kết nối.Các series of flow switches uses a large load single pole double throw (SPDT) open target switch, featuring fast action characteristics, ensuring the instantaneity of the flow switch. The series of flow switches uses a large load single pole double throw (SPDT) open target switch, featuring fast action characteristics, ensuring the instantaneity of the flow switch.
Ứng dụng
Kiểm soát và theo dõi dòng chảy chất lỏng của nồi hơi, máy bơm, vv, của thiết bị sưởi ấm, làm mát và điều hòa không khí.
Đặc điểm
● Kiểm soát dòng chảy của nước và môi trường thông thường
● Chuyển đổi SPDT micro đảm bảo chức năng chuyển đổi đáng tin cậy
●15 ((8A) 250VAC
● IP65, lớp I
● Định điểm điều chỉnh
● Đàn chèo bằng thép không gỉ
● Vật liệu đồng
● Nhiệt độ chất lỏng tối đa 120°C
● Áp suất làm việc tối đa 13,5Ba
Thông số kỹ thuật
| Loại hoạt động | Tích/Tắt, một giai đoạn, micro switch |
| Sản lượng | SPDT 15 ((8A) 24/250VAC |
| Tỷ lệ lưu lượng | Xem bảng dòng chảy |
| Điều chỉnh cài đặt tốc độ dòng chảy | Vít bên trong |
| Các yếu tố cảm biến | Vòng chèo |
| Ứng dụng chất lỏng | Nước nóng, lạnh, giếng, hồ bơi và nước biển, nước muối hoặc ethylene glycol |
| Phần vật liệu tiếp xúc với chất lỏng | Đồng |
| Vật liệu chèo | Thép không gỉ |
| Nhiệt độ chất lỏng | -20°C~120°C |
| Nhiệt độ môi trường xung quanh cho phép | -40°C~85°C |
| Độ ẩm môi trường cho phép | 10...90% RH, không ngưng tụ |
| Cáp nhập | Phụ kiện M18 |
| Nhà ở | Chống cháy ABS hoặc PC |
| Bảo vệ | IP65 |
| Màu sắc | Màu trắng |
| Trọng lượng | 1.0kg |
Loại mô hình
| Mô hình | Kết nối |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Bảng tỷ lệ lưu lượng chất lỏng
| Kích thước đường ống | 1 | 1 1/4 | 1-1⁄2 | 2 | 2⁄4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow |
Tăng dòng chảy |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64.7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Giảm dòng chảy |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Max.flow |
Tăng dòng chảy |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Giảm dòng chảy |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Lưu ý:
1 Đối với dòng chảy với hậu tố "Z", cần phải lắp đặt cánh quạt 6 inch.
2Đơn vị lưu lượng của bảng trên là GPM (m / h)
Điện điện
Cài đặt
Chuyển mạch dòng chảy có thể được cài đặt ở mọi vị trí xa khuỷu tay hoặc throttling, với mũi tên trên hướng dòng chảy.Nếu thiết bị được gắn xuống, chăm sóc các lớp vỏ và áp dụng nó trong một đường ống thẳng, cách xa các bộ lọc, van, vv, với chiều dài ít nhất 5 lần đường kính của đường ống phía trên và phía dưới dòng của đơn vị.
Lưu ý:
Chuyển mạch dòng chảy được hiệu chỉnh tại nhà máy ở độ nhạy tối thiểu của nó. Để tăng van thiết lập, xoay vít điều chỉnh theo chiều kim đồng hồ.Van cắt phải ≥ dòng chảy tối thiểu cần thiết để đảm bảo bảo vệ thiết bị.
Kích thước (mm)
Máy chèo
| Cài đặt Paddle | |
| Đường ống | Không. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
