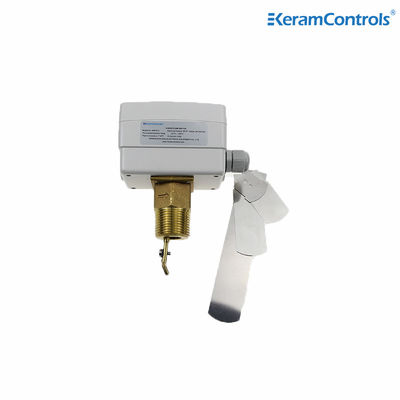

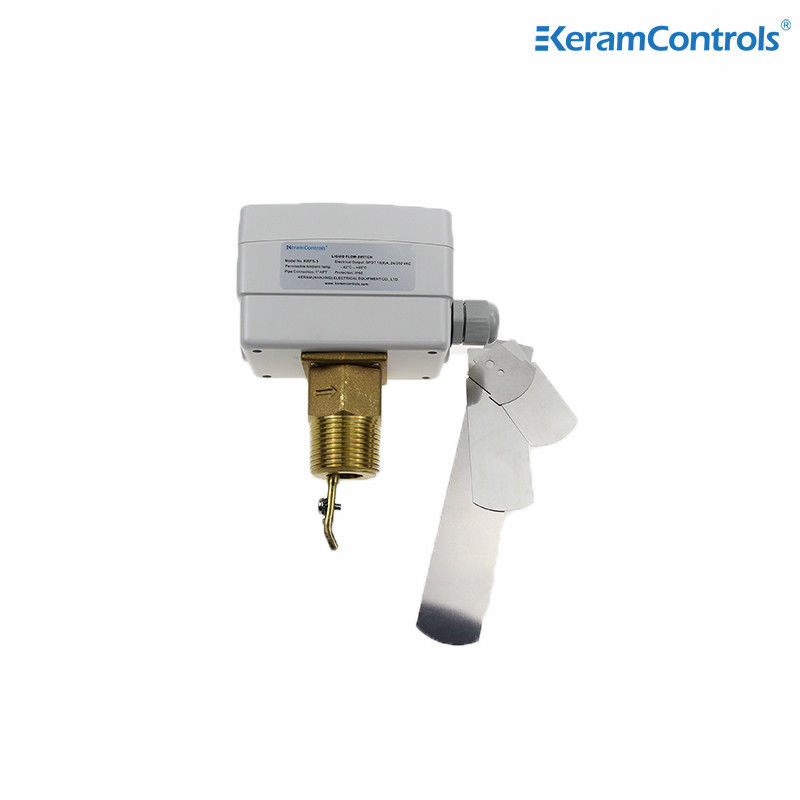

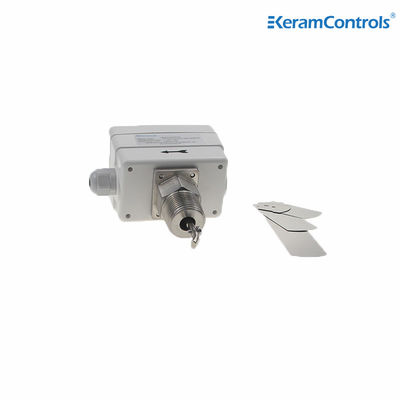

Công tắc điều khiển lưu lượng nước SPDT Cảm biến lưu lượng máy bơm nước
| Loại hoạt động: | Bật/Tắt, một giai đoạn, công tắc vi mô | đầu ra: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| tốc độ dòng chảy: | Xem bảng tốc độ dòng chảy | Bảo vệ nhà ở: | IP65 |
| Làm nổi bật |
Bộ cảm biến dòng chảy bơm nước SPDT,Chuyển đổi điều khiển dòng nước 250VAC,Chuyển đổi điều khiển dòng nước IP65 |
||
Bộ cảm biến dòng chảy bơm nước
Mô tả
Chuyển mạch dòng nước KWFS là một công tắc dòng chảy được làm bằng vỏ vật liệu composite, với mức độ bảo vệ IP65, có thể đáp ứng môi trường hoạt động tương đối khắc nghiệt,trong khi đảm bảo sự ổn định của nó trong quá trình hoạt động và tăng tuổi thọ của nó, do đó giảm chi phí sử dụng của khách hàng.
Nguyên tắc hoạt động là công tắc dòng chảy loại mục tiêu (loại phao) được sử dụng để phát hiện dòng chảy một chiều hoặc hai chiều của không khí, dầu và nước.Khi chất lỏng chảy qua ốngBằng cách điều chỉnh cuộn điều chỉnh, các đơn cực hai ném vi mạch hoạt động tại tốc độ dòng chảy thiết lập và đầu ra một tín hiệu chuyển đổi; Trong phát hiện hai chiều,sự thay đổi của baffle đẩy mô-đun từ lênSử dụng để phát hiện dòng chảy một chiều của không khí và nước, và không nên có rác nhang trong nước.Khi chất lỏng chảy qua ống theo hướng được chỉ địnhBằng cách điều chỉnh chuông điều chỉnh, micro switch ném đôi cực duy nhất hoạt động ở tốc độ dòng chảy được thiết lập và phát ra tín hiệu chuyển mạch.Phạm vi lưu lượng lớn và điều chỉnh thuận tiện được sử dụng rộng rãi để đo nước, khí đốt, dầu và các phương tiện truyền thông khác.
Ứng dụng
Kiểm soát và theo dõi dòng chảy chất lỏng của nồi hơi, máy bơm, vv, của thiết bị sưởi ấm, làm mát và điều hòa không khí.
Đặc điểm
● Kiểm soát dòng chảy của nước và môi trường thông thường
● Chuyển đổi SPDT micro đảm bảo chức năng chuyển đổi đáng tin cậy
●15 ((8A) 250VAC
● IP65, lớp I
● Định điểm điều chỉnh
● Đàn chèo bằng thép không gỉ
● Vật liệu đồng
● Nhiệt độ chất lỏng tối đa 120°C
● Áp suất làm việc tối đa 20Ba
Thông số kỹ thuật
| Loại hoạt động | Tích/Tắt, một giai đoạn, micro switch |
| Sản lượng | SPDT 15 ((8A) 24/250VAC |
| Tỷ lệ lưu lượng | Xem bảng dòng chảy |
| Điều chỉnh cài đặt tốc độ dòng chảy | Vít bên trong |
| Các yếu tố cảm biến | Vòng chèo |
| Ứng dụng chất lỏng | Nước nóng, lạnh, giếng, hồ bơi và nước biển, nước muối hoặc ethylene glycol |
| Phần vật liệu tiếp xúc với chất lỏng | Đồng |
| Vật liệu chèo | Thép không gỉ |
| Nhiệt độ chất lỏng | -20°C~120°C |
| Nhiệt độ môi trường xung quanh cho phép | -40°C~85°C |
| Độ ẩm môi trường cho phép | 10...90% RH, không ngưng tụ |
| Cáp nhập | Phụ kiện M18 |
| Nhà ở | Chống cháy ABS hoặc PC |
| Bảo vệ | IP65 |
| Màu sắc | Màu trắng |
| Trọng lượng | 1.0kg |
Loại mô hình
| Mô hình | Kết nối |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Bảng tỷ lệ lưu lượng chất lỏng
| Kích thước đường ống | 1 | 1 1/4 | 1-1⁄2 | 2 | 2⁄4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow |
Tăng dòng chảy |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64...7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Giảm dòng chảy |
2.5 |
3.7 |
5.0 |
19.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Max.flow |
Tăng dòng chảy |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Giảm dòng chảy |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Lưu ý:
1 Đối với dòng chảy với hậu tố "Z", cần phải lắp đặt cánh quạt 6 inch.
2Đơn vị lưu lượng của bảng trên là GPM (m / h)
Điện điện
Cài đặt
Chuyển mạch dòng chảy có thể được cài đặt ở mọi vị trí xa khuỷu tay hoặc throttling, với mũi tên trên hướng dòng chảy.Nếu thiết bị được gắn xuống, chăm sóc các lớp vỏ và áp dụng nó trong một đường ống thẳng, cách xa các bộ lọc, van, vv, với chiều dài ít nhất 5 lần đường kính của đường ống phía trên và phía dưới dòng của đơn vị.
Lưu ý:
Chuyển mạch dòng chảy được hiệu chỉnh tại nhà máy ở độ nhạy tối thiểu của nó. Để tăng van thiết lập, xoay vít điều chỉnh theo chiều kim đồng hồ.Van cắt phải ≥ dòng chảy tối thiểu cần thiết để đảm bảo bảo vệ thiết bị.
Kích thước (mm)
Máy chèo
| Cài đặt Paddle | |
| Đường ống | Không. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
