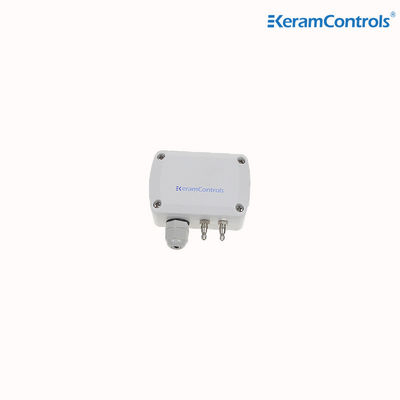

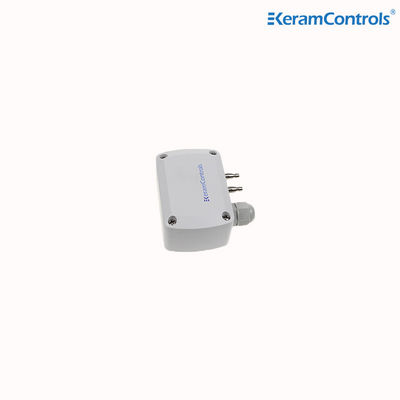

Cảm biến áp suất chênh lệch IP65 Cảm biến áp suất chênh lệch cho hệ thống HVAC
| Tín hiệu đầu ra: | 4-20mA（2dây） | Nhiệt độ bảo quản: | -40…+60oC |
|---|---|---|---|
| Tiêu thụ điện năng: | ＜1,5W | Sự chính xác: | <±1% FS@-5 đến +65oC |
| Nhiệt độ hoạt động: | -20 ··· +70°C | ||
| Làm nổi bật |
Bộ cảm biến áp suất không khí khác biệt 20mA,2 Bộ cảm biến áp suất khác nhau,IP65 cảm biến áp suất khác nhau |
||
cảm biến áp suất không khí khác biệt cảm biến áp suất khác biệt
Mô tả
Nguyên tắc hoạt động của bộ truyền áp suất chênh lệch chuyển áp suất chênh lệch được lấy bởi các bộ phận throttling tiêu chuẩnống venturi) đến ngăn cách ở cả hai bên của máy phát thông qua các đường ống áp suất ở cả hai bên của máy truyền áp suất khác nhau, và sau đó truyền tín hiệu áp suất khác biệt đến phần tử đo thông qua chất lỏng niêm phong (dầu silicone, dầu fluoro) trong khẩu khẩu,và sau đó các yếu tố đo sẽ chuyển đổi tín hiệu áp suất chênh lệch vào tín hiệu điện tương ứng và truyền nó đến bộ chuyển đổiCuối cùng, nó được chuyển đổi thành tín hiệu điện tiêu chuẩn (1 ~ 5V, 4 ~ 20mA) sau khi được xử lý bởi bộ khuếch đại hoạt động và các đơn vị khác.
Nói chung, vị trí lắp đặt của bộ truyền áp suất khác biệt nằm cách xa phòng điều khiển.tín hiệu hiện tại tiêu chuẩn 4 ~ 20mA thường được sử dụng như tín hiệu truyền, và tín hiệu tiếp xúc trong phòng điều khiển trở thành 1 ~ 5V.
Tính năng
- Phạm vi từ -25/+25Pa đến -10000/+10000Pa (theo các mô hình)
- Định chuẩn tự động bằng tay
- Điện áp, dòng, đầu ra tín hiệu kỹ thuật số
- Độ chính xác tiêu chuẩn < ± 1% FS
- Bảo vệ nhà IP65
- Khi ≤ 100Pa, độ chính xác < ± 3%FS±2Pa
Ứng dụng
- Hệ thống HVAC
- Phòng sạch dược phẩm
- Phòng sạch điện tử
- Phòng sạch y tế
- Tòa nhà thương mại
- Trung tâm giao thông công cộng
Dữ liệu kỹ thuật
| Mô hình | KDP110 |
| Đơn vị đo | Bố ơi.2O,inWG,mmHG,KPa,mbar |
| Độ chính xác | < ± 1% FS@-5 đến +65°C |
| Thời gian phản ứng | 0.5s |
| Thêm sự ổn định | ±0,01 % tại FS /năm |
| Nghị quyết | 0.1 Pa; 0,1 mmH2O; 0.01mbar; 0.01mmHG |
| Truyền thông | Không khí và khí trung tính |
| Nhiệt độ hoạt động | -20...+70°C |
| Nhiệt độ lưu trữ | -40...+60°C |
| Tiêu thụ năng lượng | < 1,5W |
| Được dung nạp áp suất cao | x15 |
| Cung cấp điện | 16~30VAC/DC (3 dây) / 18~30VDC (2 dây) |
| Tín hiệu đầu ra | 4-20mA ((2 dây) |
| 4-20mA ((3 dây) | |
| 0 ~ 5V/0 ~ 10VDC ((3 dây) | |
| RS-485 | |
| Tùy chỉnh | |
| Auto Zero | Định chuẩn bằng tay |
| Vật liệu nhà ở | PC&ABS, UL94V-0 |
| Lớp bảo vệ | IP65/NEMA4 |
| Tinh tuyến cáp | M16*1.5 |
Cấu trúc
Điều chỉnh phạm vi đo
Cài đặt đầu ra ((3 dây mô hình)
Điều chỉnh điểm không bằng tay
Hướng dẫn đặt hànge
KDP110-Range-Output
| Mô hình | Phạm vi | Sản lượng | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((2 dây) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 dây) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 dây) | (G) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| Tùy chỉnh | ||||
