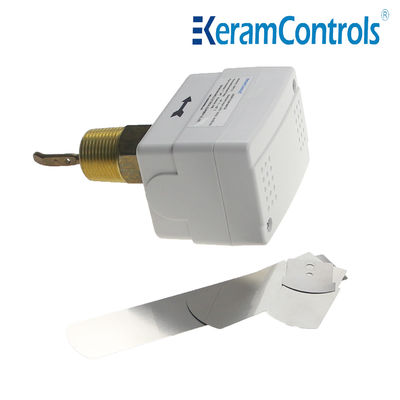

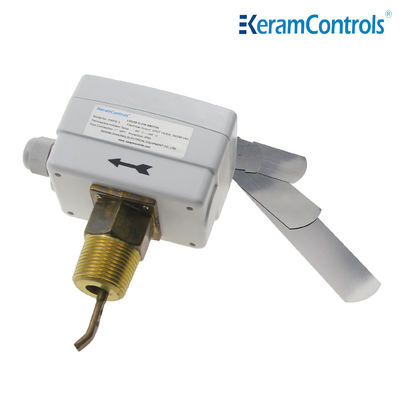

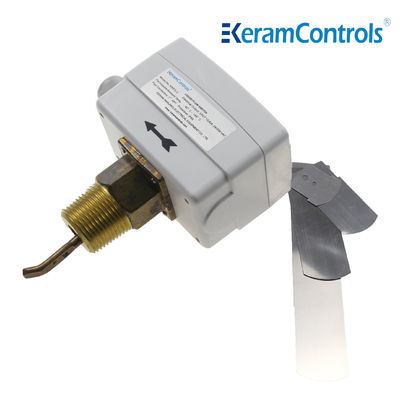

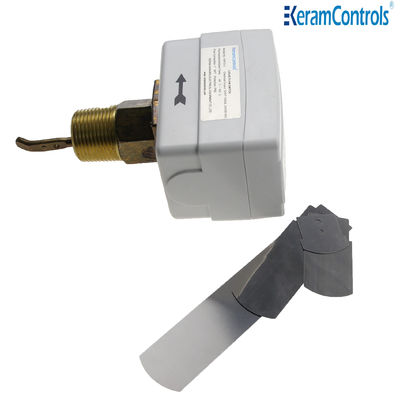

M18 SPDT Paddle Type Water Flow Switch IP44 làm mát
| Tên: | Công tắc dòng chất lỏng | hỗ trợ tùy chỉnh: | OEM |
|---|---|---|---|
| Bảo hành: | 1 năm | Chứng nhận: | CE |
| Sắp xếp liên hệ: | SPDT | Xếp hạng điện: | 15(8)A 24/250VAC |
| Nhiệt độ cho phép: | Mái chèo （-20 ~ 120 ℃ | Cài đặt: | cài đặt dọc |
| Vận chuyển: | 3-5 ngày làm việc | Cáp: | M18 |
| Yếu tố cảm biến: | Chèo | Sự bảo vệ: | IP65 |
| Màu sắc: | Trắng | ||
| Làm nổi bật |
M18 SPDT Paddle Type Water Flow Switch,M18 Chuyển mạch dòng chảy nước loại chèo,M18 IP44 chuyển mạch dòng nước lạnh |
||
M18 SPDT Paddle Type Water Flow Switch IP44 làm mát
Mô tả
Chuyển mạch dòng chất lỏng KWFS.
OEM IP65 đồng 24V 15A Chuyển dòng chất lỏng cho sưởi ấm, điều hòa không khí
Chuyển mạch dòng chảy chất lỏng của loạt KWFS, phù hợp với đường ống của các nhà máy công nghiệp: hệ thống sưởi ấm và điều hòa không khí, hệ thống làm lạnh và bơm nhiệt.
Các cánh quạt có thể điều chỉnh để phù hợp với ống 1 đến 8 inch.
Chuyển đổi buồng chảy chất lỏng KWFS cung cấp một giải pháp chứng minh dòng chảy kinh tế.
Ứng dụng
Kiểm soát và theo dõi dòng chảy chất lỏng của nồi hơi, máy bơm, vv, của thiết bị sưởi ấm, làm mát và điều hòa không khí.
Đặc điểm
● Kiểm soát dòng chảy của nước và môi trường thông thường
● Chuyển đổi SPDT micro đảm bảo chức năng chuyển đổi đáng tin cậy
●15 ((8A) 250VAC
● IP65, lớp I
● Định điểm điều chỉnh
● Đàn chèo bằng thép không gỉ
●Vật liệu đồng
● Nhiệt độ chất lỏng tối đa 120°C
● Áp suất làm việc tối đa 13,5Ba
Thông số kỹ thuật
| Loại hoạt động | Tích/Tắt, một giai đoạn, micro switch |
| Sản lượng | SPDT 15 ((8A) 24/250VAC |
| Tỷ lệ lưu lượng | Xem bảng dòng chảy |
| Điều chỉnh cài đặt tốc độ dòng chảy | Vít bên trong |
| Các yếu tố cảm biến | Vòng chèo |
| Ứng dụng chất lỏng | Nước nóng, lạnh, giếng, hồ bơi và nước biển, nước muối hoặc ethylene glycol |
| Phần vật liệu tiếp xúc với chất lỏng | Đồng |
| Vật liệu chèo | Thép không gỉ |
| Nhiệt độ chất lỏng | -20°C~120°C |
| Nhiệt độ môi trường xung quanh cho phép | -40°C~85°C |
| Độ ẩm môi trường cho phép | 10...90% RH, không ngưng tụ |
| Cáp nhập | Phụ kiện M18 |
| Nhà ở | Chống cháy ABS hoặc PC |
| Bảo vệ | IP65 |
| Màu sắc | Màu trắng |
| Trọng lượng | 1.0kg |
Loại mô hình
| Mô hình | Kết nối |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Bảng tỷ lệ lưu lượng chất lỏng
| Kích thước đường ống | 1 | 1 1/4 | 1-1⁄2 | 2 | 2⁄4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Tăng dòng chảy ①&2Đối nối |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64...7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Giảm dòng chảy ①&3Đối nối |
2.5 (0.6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.flow | Tăng dòng chảy ①&2Đối nối |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Giảm dòng chảy ①&3Đối nối |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Lưu ý:
1 Đối với dòng chảy với hậu tố "Z", cần phải lắp đặt cánh quạt 6 inch.
2Đơn vị lưu lượng của bảng trên là GPM (m / h)
Điện điện
Cài đặt
Chuyển mạch dòng chảy có thể được cài đặt ở mọi vị trí xa khuỷu tay hoặc throttling, với mũi tên trên hướng dòng chảy.Nếu thiết bị được gắn xuống, chăm sóc các lớp vỏ và áp dụng nó trong một đường ống thẳng, cách xa các bộ lọc, van, vv, với chiều dài ít nhất 5 lần đường kính của đường ống phía trên và phía dưới dòng của đơn vị.
Lưu ý:
Chuyển mạch dòng chảy được hiệu chỉnh tại nhà máy ở độ nhạy tối thiểu của nó. Để tăng van thiết lập, xoay vít điều chỉnh theo chiều kim đồng hồ.Van cắt phải ≥ dòng chảy tối thiểu cần thiết để đảm bảo bảo vệ thiết bị.
Kích thước (mm)
Máy chèo
| Cài đặt Paddle | |
| Đường ống | Không. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
Câu hỏi thường gặp
1 Q: Thời gian giao hàng là bao lâu?
A: Theo thông số kỹ thuật và số lượng của đơn đặt hàng của bạn, thường là 4
trong vòng 10 ngày cho các sản phẩm tiêu chuẩn bình thường.
2 Q: Bạn là nhà sản xuất hay công ty thương mại?
A: Chúng tôi là nhà sản xuất với nhiều năm kinh nghiệm.
Nhà máy riêng. Chào mừng bạn đến thăm nhà máy của chúng tôi.
3 Q: Chúng tôi có thể sử dụng logo của chúng tôi trên các sản phẩm?
A: Có. Chúng tôi có thể cung cấp dịch vụ OEM.
4 Q: Bạn có sản phẩm có chứng chỉ ex-proof không?
A: Vâng, chúng tôi có thể cung cấp chứng chỉ an toàn và chống cháy.
5 Q: Bảo hành sản phẩm của bạn là gì?
A: Thông thường là 12 tháng.
6 Câu hỏi: phương tiện vận chuyển là gì?
A: Express như TNT,Fedex,DHL,UPS, hoặc hậu cần theo chỉ số.
