Thông tin chi tiết sản phẩm:
|
| Sản lượng: | SPDT 15(8A) 24/250VAC | tốc độ dòng chảy: | Xem bảng tốc độ dòng chảy |
|---|---|---|---|
| ứng dụng chất lỏng: | Nóng, ướp lạnh, giếng, nước hồ bơi và nước biển, Nước muối hoặc ethylene glycol | Vật liệu bộ phận tiếp xúc với chất lỏng: | Đồng |
| Làm nổi bật: | Van bi điện DN20,Van bi điện chống nước IP66 |
||

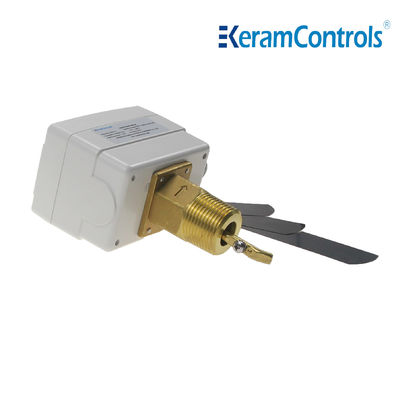

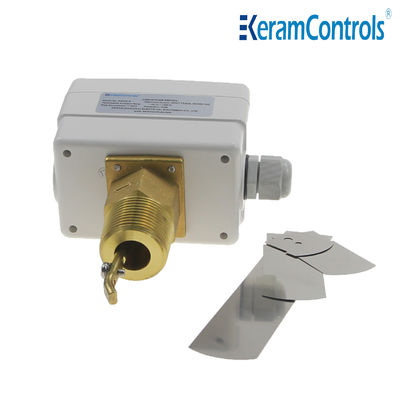

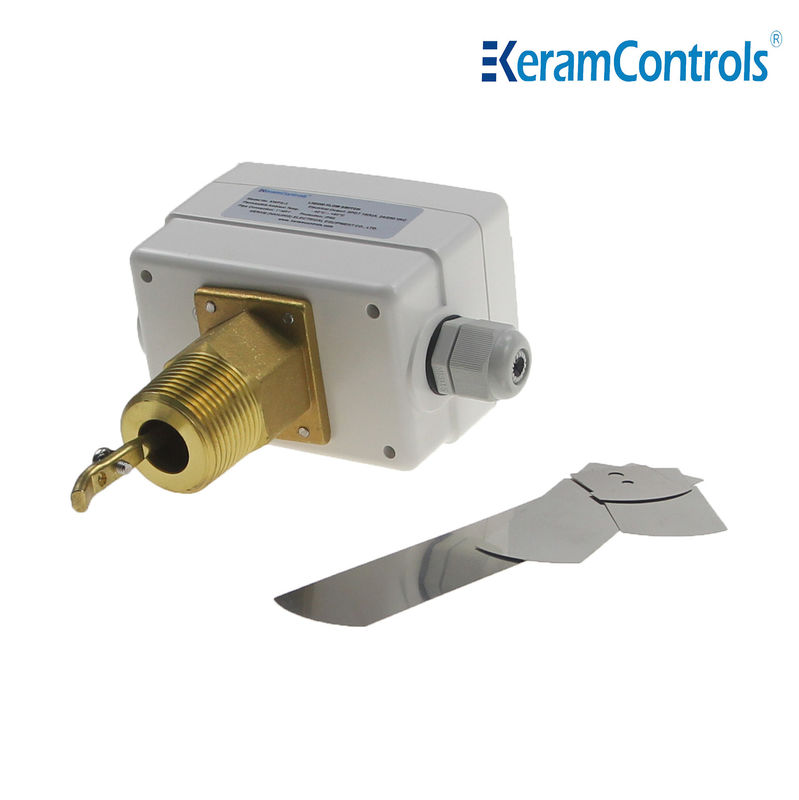

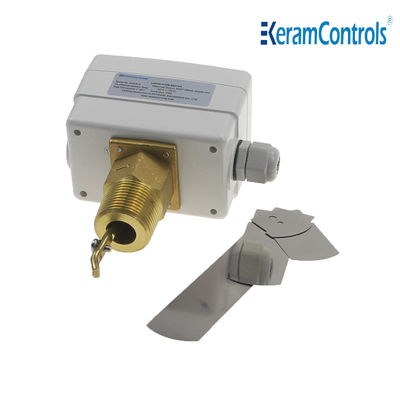

Chuyển mạch dòng nước bằng đồng cho máy bơm nước
Chuyển mạch dòng chảy chất lỏng KWFS là một công tắc vi mô truyền tín hiệu để đạt được mục đích kiểm soát dòng chảy chất lỏng. Đây là một công tắc nhanh được kích hoạt bởi áp suất, còn được gọi là một công tắc nhạy cảm.Nguyên tắc hoạt động của nó là: lực cơ học bên ngoài tác động đến thanh hành động thông qua phần tử truyền tải, và sau khi năng lượng được tích lũy đến điểm quan trọng, một hành động tức thời được tạo ra,để các liên lạc di chuyển và liên lạc cố định ở cuối thanh hành động được nhanh chóng kết nối hoặc ngắt kết nốiKhi lực đối với yếu tố truyền tải được loại bỏ, thanh hành động tạo ra một lực tác động ngược.Khi đường ngược của các yếu tố truyền đạt đạt điểm quan trọng của hành động của cây sậy, hành động ngược được hoàn thành ngay lập tức. khoảng cách tiếp xúc của công tắc vi mô là rất nhỏ và nó có các đặc điểm của đột quỵ hành động ngắn, sức mạnh ép nhỏ,và bật tắt nhanh.
Nó có thể được sử dụng trong lĩnh vực HVAC, cũng như bơm nhiệt. Nó được làm bằng thép không gỉ, và nhiệt độ trung bình có thể đạt -20 ~ 120 ° C.
Kiểm soát và theo dõi dòng chảy chất lỏng của nồi hơi, máy bơm, v.v. của thiết bị sưởi ấm, làm mát và điều hòa không khí.
Đặc điểm
● Kiểm soát dòng chảy của nước và môi trường thông thường
● Chuyển đổi SPDT micro đảm bảo chức năng chuyển đổi đáng tin cậy
●15 ((8A) 250VAC
● IP65, lớp I
● Định điểm điều chỉnh
● Đàn chèo bằng thép không gỉ
●Vật liệu đồng
● Nhiệt độ chất lỏng tối đa 120°C
● Áp suất làm việc tối đa 20Ba
| Loại hoạt động | Tích/Tắt, một giai đoạn, micro switch |
| Sản lượng | SPDT 15 ((8A) 24/250VAC |
| Tỷ lệ lưu lượng | Xem bảng dòng chảy |
| Điều chỉnh cài đặt tốc độ dòng chảy | Vít bên trong |
| Các yếu tố cảm biến | Vòng chèo |
| Ứng dụng chất lỏng | Nước nóng, lạnh, giếng, hồ bơi và nước biển, nước muối hoặc ethylene glycol |
| Phần vật liệu tiếp xúc với chất lỏng | Đồng |
| Vật liệu chèo | Thép không gỉ |
| Nhiệt độ chất lỏng | -20°C~120°C |
| Nhiệt độ môi trường xung quanh cho phép | -40°C~85°C |
| Độ ẩm môi trường cho phép | 10...90% RH, không ngưng tụ |
| Cáp nhập | Phụ kiện M18 |
| Nhà ở | Chống cháy ABS hoặc PC |
| Bảo vệ | IP65 |
| Màu sắc | Màu trắng |
| Trọng lượng | 1.0kg |
Loại mô hình
| Mô hình | Kết nối |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
| Kích thước đường ống | 1 | 1 1/4 | 1-1⁄2 | 2 | 2⁄4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Tăng dòng chảy ①&2Đối nối |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64...7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Giảm dòng chảy ①&3Đối nối |
2.5 (0.6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.flow | Tăng dòng chảy ①&2Đối nối |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Giảm dòng chảy ①&3Đối nối |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Lưu ý:
1 Đối với dòng chảy với hậu tố "Z", cần phải lắp đặt cánh quạt 6 inch.
2Đơn vị lưu lượng của bảng trên là GPM (m / h)
Chuyển mạch dòng chảy có thể được cài đặt ở mọi vị trí xa khuỷu tay hoặc throttling, với mũi tên trên hướng dòng chảy.Nếu thiết bị được gắn xuống, chăm sóc các lớp vỏ và áp dụng nó trong một đường ống thẳng, cách xa các bộ lọc, van, vv, với chiều dài ít nhất 5 lần đường kính của đường ống phía trên và phía dưới dòng của đơn vị.
Lưu ý:
Chuyển mạch dòng chảy được hiệu chỉnh tại nhà máy ở độ nhạy tối thiểu của nó. Để tăng van đặt, xoay vít điều chỉnh theo chiều kim đồng hồ.Van cắt phải ≥ dòng chảy tối thiểu cần thiết để đảm bảo bảo vệ thiết bị.
| Cài đặt Paddle | |
| Đường ống | Không. |
| " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
