Thông tin chi tiết sản phẩm:
|
| Điều chỉnh cài đặt tốc độ dòng chảy: | vít bên trong | ứng dụng chất lỏng: | Nóng, ướp lạnh, giếng, nước hồ bơi và nước biển, Nước muối hoặc ethylene glycol |
|---|---|---|---|
| Nhiệt độ môi trường cho phép: | -40℃~85℃ | Nhà ở: | ABS hoặc PC |
| Màu sắc: | màu trắng | Nhập cáp: | M18 Lắp |
| Làm nổi bật: | Công tắc dòng chất lỏng IP65,Công tắc dòng chất lỏng trong điều hòa không khí,Công tắc dòng chảy màu trắng cho nước |
||

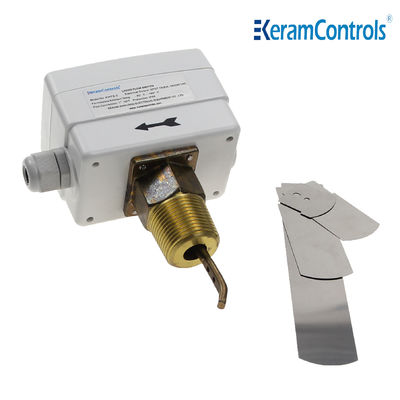

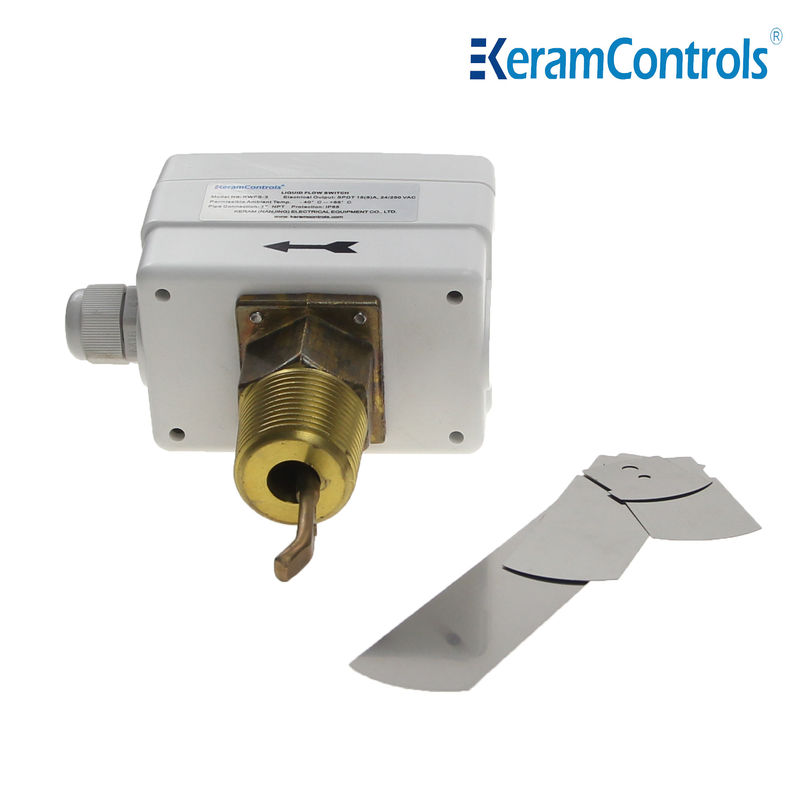

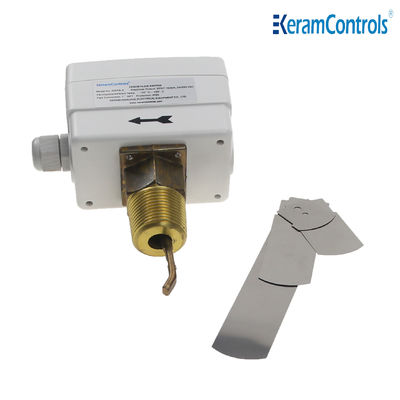

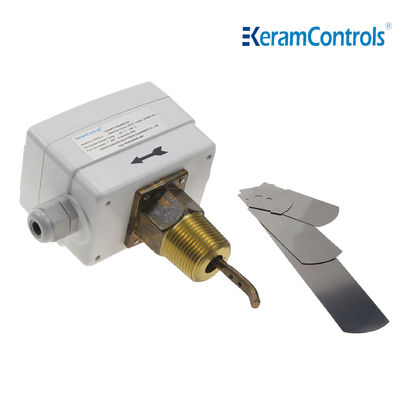

Các công tắc dòng chảy KWFS được sử dụng trong việc đo lường và kiểm soát dòng chảy của chất lỏng trong ống, chẳng hạn như nước, rượu, vv, cũng như ở những nơi cần hiệu ứng chuỗi hoặc bảo vệ cắt.
Các công tắc dòng chảy KWFS có công tắc SPDT, cấu trúc niêm phong đầy đủ như vỏ của nó và thép không gỉ như các thành phần bên trong của nó, có thể đảm bảo nó trong mọi điều kiện.
Nó được sử dụng rộng rãi để cảm nhận những thay đổi trong dòng chảy của chất lỏng chảy qua đường ống, chẳng hạn như nước, ethylene, glycol hoặc các chất lỏng không nguy hiểm khác.Khi dòng chảy chất lỏng vượt quá hoặc giảm xuống dưới tốc độ dòng chảy thiết lập, liên lạc chuyển đổi một cực, hai lần ném (SPDT) có thể bật một mạch và ngắt mạch khác cùng một lúc.Các công tắc dòng chảy thường được sử dụng khi hoạt động chuỗi hoặc "cắt" bảo vệ trang webỨng dụng điển hình của nó là khi yêu cầu một hành động chuỗi hoặc bảo đảm "cắt chặt", chẳng hạn như khi các sản phẩm quan trọng hoặc có giá trị cao cần phải được đảm bảo,chuyển đổi dòng chảy mục tiêu này thường được sử dụng như là một điều khiển dự phòng độc lập.
Kiểm soát và theo dõi dòng chảy chất lỏng của nồi hơi, máy bơm, v.v. của thiết bị sưởi ấm, làm mát và điều hòa không khí.
Đặc điểm
● Kiểm soát dòng chảy của nước và môi trường thông thường
● Chuyển đổi SPDT micro đảm bảo chức năng chuyển đổi đáng tin cậy
●15 ((8A) 250VAC
● IP65, lớp I
● Định điểm điều chỉnh
● Đàn chèo bằng thép không gỉ
●Vật liệu đồng
● Nhiệt độ chất lỏng tối đa 120°C
● Áp suất làm việc tối đa 20Ba
| Loại hoạt động | Tích/Tắt, một giai đoạn, micro switch |
| Sản lượng | SPDT 15 ((8A) 24/250VAC |
| Tỷ lệ lưu lượng | Xem bảng dòng chảy |
| Điều chỉnh cài đặt tốc độ dòng chảy | Vít bên trong |
| Các yếu tố cảm biến | Vòng chèo |
| Ứng dụng chất lỏng | Nước nóng, lạnh, giếng, hồ bơi và nước biển, nước muối hoặc ethylene glycol |
| Phần vật liệu tiếp xúc với chất lỏng | Đồng |
| Vật liệu chèo | Thép không gỉ |
| Nhiệt độ chất lỏng | -20°C~120°C |
| Nhiệt độ môi trường xung quanh cho phép | -40°C~85°C |
| Độ ẩm môi trường cho phép | 10...90% RH, không ngưng tụ |
| Cáp nhập | Phụ kiện M18 |
| Nhà ở | Chống cháy ABS hoặc PC |
| Bảo vệ | IP65 |
| Màu sắc | Màu trắng |
| Trọng lượng | 1.0kg |
Loại mô hình
| Mô hình | Kết nối |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
| Kích thước đường ống | 1 | 1 1/4 | 1-1⁄2 | 2 | 2⁄4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Tăng dòng chảy ①&2Đối nối |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Giảm dòng chảy ①&3Đối nối |
2.5 (0.6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.flow | Tăng dòng chảy ①&2Đối nối |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.7) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Giảm dòng chảy ①&3Đối nối |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Lưu ý:
1 Đối với dòng chảy với hậu tố "Z", cần phải lắp đặt cánh quạt 6 inch.
2Đơn vị lưu lượng của bảng trên là GPM (m / h)
Chuyển mạch dòng chảy có thể được cài đặt ở mọi vị trí xa khuỷu tay hoặc throttling, với mũi tên trên hướng dòng chảy.Nếu thiết bị được gắn xuống, chăm sóc các lớp vỏ và áp dụng nó trong một đường ống thẳng, cách xa các bộ lọc, van, vv, với chiều dài ít nhất 5 lần đường kính của đường ống phía trên và phía dưới dòng của đơn vị.
Lưu ý:
Chuyển mạch dòng chảy được hiệu chỉnh tại nhà máy ở độ nhạy tối thiểu của nó. Để tăng van đặt, xoay vít điều chỉnh theo chiều kim đồng hồ.Van cắt phải ≥ dòng chảy tối thiểu cần thiết để đảm bảo bảo vệ thiết bị.
| Cài đặt Paddle | |
| Đường ống | Không. |
| " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
