Thông tin chi tiết sản phẩm:
|
| Loại hình hoạt động: | Bật / Tắt, một giai đoạn, công tắc vi mô | Đầu ra: | SPDT 15 (8A) 24 / 250VAC |
|---|---|---|---|
| Tốc độ dòng chảy: | Xem bảng tốc độ dòng chảy | Chứng nhận: | CE |
| Phần tử cảm biến: | Chèo thuyền | Vật liệu mái chèo: | Thép không gỉ |
| Nhiệt độ chất lỏng: | -20 ℃ ~ 120 ℃ | Sự bảo vệ: | IP65 |
| Làm nổi bật: | KQF-B01 Van bi 3 chiều 1 động cơ,KQF-B01 DC9 1 van bi động cơ,KQF-B01 Van bi điện 3 chiều 24V |
||

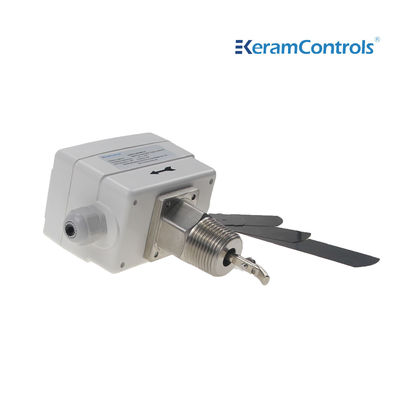

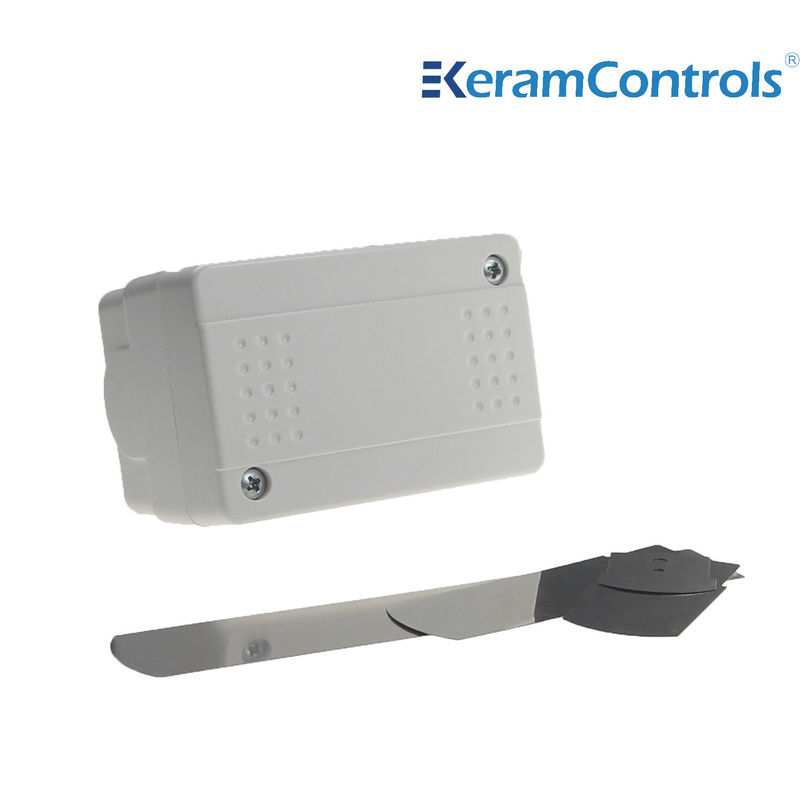

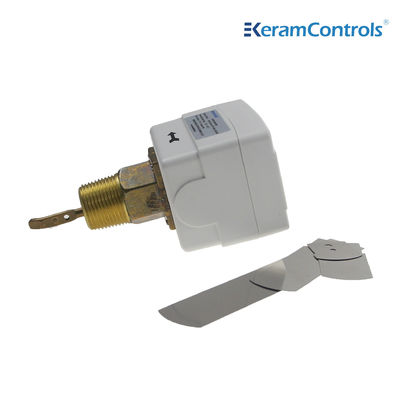

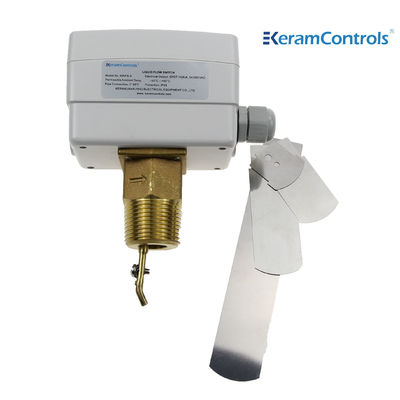

KWFS là một cánh quạt bằng thép không gỉ để cảm nhận sự thay đổi của dòng chảy, và sau đó vị trí của cánh khuấy thay đổi, do đó công tắc vi mô thay đổi, để xuất tín hiệu công tắc, điều khiển kích thước của dòng chảy.
Kiểm soát và giám sát lưu lượng chất lỏng của nồi hơi, máy bơm, v.v., của thiết bị sưởi, làm mát và điều hòa không khí.
Đặc trưng
● Kiểm soát dòng chảy của nước và phương tiện thông thường
● Công tắc vi mô SPDT được cải tiến đảm bảo chức năng công tắc đáng tin cậy
● Đánh giá công tắc 15 (8A) 250VAC
● IP65, vỏ bọc lớp I
● Có thể điều chỉnh điểm đặt
● Cánh khuấy bằng thép không gỉ
● Chất liệu đồng thau
● Max.nhiệt độ chất lỏng 120 ℃
● Áp suất làm việc tối đa 13,5Ba
| Loại hình hoạt động | Bật / Tắt, một giai đoạn, công tắc vi mô |
| Đầu ra | SPDT 15 (8A) 24 / 250VAC |
| Tốc độ dòng chảy | Xem bảng tốc độ dòng chảy |
| Điều chỉnh cài đặt tốc độ dòng chảy | Vít bên trong |
| Phần tử cảm biến | Chèo thuyền |
| Ứng dụng chất lỏng | Nước nóng, lạnh, giếng, hồ bơi và nước biển, nước muối hoặc ethylene glycol |
| Vật liệu bộ phận tiếp xúc với chất lỏng | Thau |
| Vật liệu mái chèo | Thép không gỉ |
| Nhiệt độ chất lỏng | -20 ℃ ~ 120 ℃ |
| Nhiệt độ môi trường cho phép | -40 ℃ ~ 85 ℃ |
| Độ ẩm môi trường cho phép | 10… 90% RH, không ngưng tụ |
| Nhập cáp | M18 Phù hợp |
| Nhà ở | Chống cháy ABS hoặc PC |
| Sự bảo vệ | IP65 |
| Màu sắc | Trắng |
| Trọng lượng | 1,0kg |
Các loại mô hình
| Người mẫu | Sự liên quan |
| KWFS-1 | 1/2 "-14 NPT |
| KWFS-2 | 3/4 "-14 NPT |
| KWFS-3 | 1 "-11½ NPT |
| Kích thước đường ống (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | số 8 | 8Z | |
| Min.flow | Tăng dòng chảy ①&② Đã kết nối |
4.2 (1,0) |
5,8 (1.3) |
7,5 (1.7) |
13,7 (3,1) |
17,6 (4.0) |
27,5 (6.2) |
64..7 (14,7) |
35,2 (8.0) |
12,5 (28,4) |
57.01 (12,9) |
90.0 (43,1) |
74.0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Giảm lưu lượng ①&③ Đã kết nối |
2,5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13,7 (2.2) |
11,9 (2,7) |
19 (4.3) |
50.1 (11,4) |
26,9 (6.1) |
101.1 (22,9) |
41.0 (9,3) |
158.0 (35,9) |
54.0 (12,3) |
319,7 (72,6) |
170.0 (3806) |
|
| Max.flow | Tăng dòng chảy ①&② Đã kết nối |
9.2 (2.1) |
13.3 (3.0) |
17,6 (4.0) |
26,9 (6.1) |
30,8 (7,0) |
50,2 (11,4) |
127,6 (29.0) |
81.0 (18,4) |
245.0 (55,6) |
118.0 (18,4) |
374,7 (85,1) |
144.0 (32,7) |
759,5 (172,5) |
415.0 (94,2) |
| Giảm lưu lượng ①&③ Đã kết nối |
8.1 (1,9) |
12,5 (2,8) |
16.3 (3,7) |
25.1 (5,7) |
28,6 (6,5) |
471 (10,7) |
122.0 (27,7) |
76,2 (17,3) |
234,7 (53,3) |
111.0 (25,2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Ghi chú:
①Đối với tốc độ dòng chảy có hậu tố "Z", cánh khuấy 6 inch phải được lắp đặt.
② Đơn vị tốc độ dòng chảy của bảng trên là GPM (m / h)
Công tắc dòng chảy có thể được lắp đặt ở mọi vị trí cách xa khuỷu tay hoặc nút điều tiết, với mũi tên trên hướng dòng chảy.Nếu đường ống thẳng đứng, hãy hiệu chỉnh lại phạm vi để cân bằng trọng lượng cánh khuấy.Nếu thiết bị được lắp xuống dưới, hãy cẩn thận dốc và áp dụng thiết bị trong một đường ống thẳng cách xa bộ lọc, van, v.v., có chiều dài ít nhất bằng 5 lần đường kính của đường ống lên và xuống thiết bị.
Ghi chú:
Công tắc dòng chảy được hiệu chuẩn tại nhà máy ở độ nhạy tối thiểu. Để tăng van cài đặt, hãy vặn vít điều chỉnh theo chiều kim đồng hồ. Van cắt phải ≥ dòng chảy tối thiểu cần thiết để đảm bảo bảo vệ nhà máy.
| Cài đặt Paddle | |
| Đường ống | KHÔNG. |
| 1 " | 1 |
| 11/4 " | 1 |
| 11/2 " | 1 |
| 2 " | 1,2 |
| 21/2 " | 1,2 |
| 3 " | 1,2,3 |
| 4" | 1,2,3 |
| 4 "Z | 1,2,3,4 |
| 5 " | 1,2,3 |
| 5 "Z | 1,2,3,4 |
| 6 " | 1,2,3 |
| 6 "Z | 1,2,3,4 |
| số 8" | 1,2,3 |
| 8 "Z | 1,2,3,4 |
1 Q: những gì thời gian giao hàng?
A: Theo đặc điểm kỹ thuật và số lượng đặt hàng của bạn, nói chung là 4
ngày đối với các sản phẩm tiêu chuẩn bình thường trong vòng 10 chiếc.
2 Q: Bạn là nhà sản xuất hoặc công ty thương mại?
A: Chúng tôi là nhà sản xuất với nhiều năm kinh nghiệm.
Nhà máy riêng. Chào mừng bạn đến thăm nhà máy của chúng tôi.
3 Q: Chúng tôi có thể sử dụng biểu tượng của chúng tôi trên các sản phẩm?
A: Có. Chúng tôi có thể cung cấp dịch vụ OEM.
4 Q: Bạn có sản phẩm với chứng chỉ cũ không?
A: Có, chúng tôi có thể cung cấp chứng chỉ an toàn nội tại và chống cháy.
5 Q: những gì là bảo hành các sản phẩm của bạn?
A: Bình thường là 12 tháng.
6 Q: Phương tiện giao thông là gì?
A: Chuyển phát nhanh chẳng hạn như TNT, Fedex, DHL, UPS, hoặc hậu cần theo chỉ tiêu.
