Công tắc dòng chất lỏng
| Loại hoạt động: | Bật/Tắt, một giai đoạn, công tắc vi mô | đầu ra: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| tốc độ dòng chảy: | Xem bảng tốc độ dòng chảy | ||
| Làm nổi bật |
250VAC Chuyển dòng chất lỏng,Chuyển mạch dòng nước HVAC,Các công tắc dòng chảy chất lỏng một giai đoạn |
||

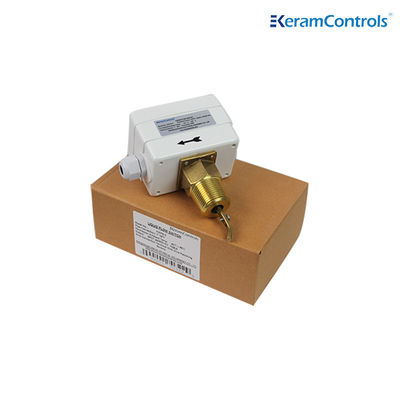

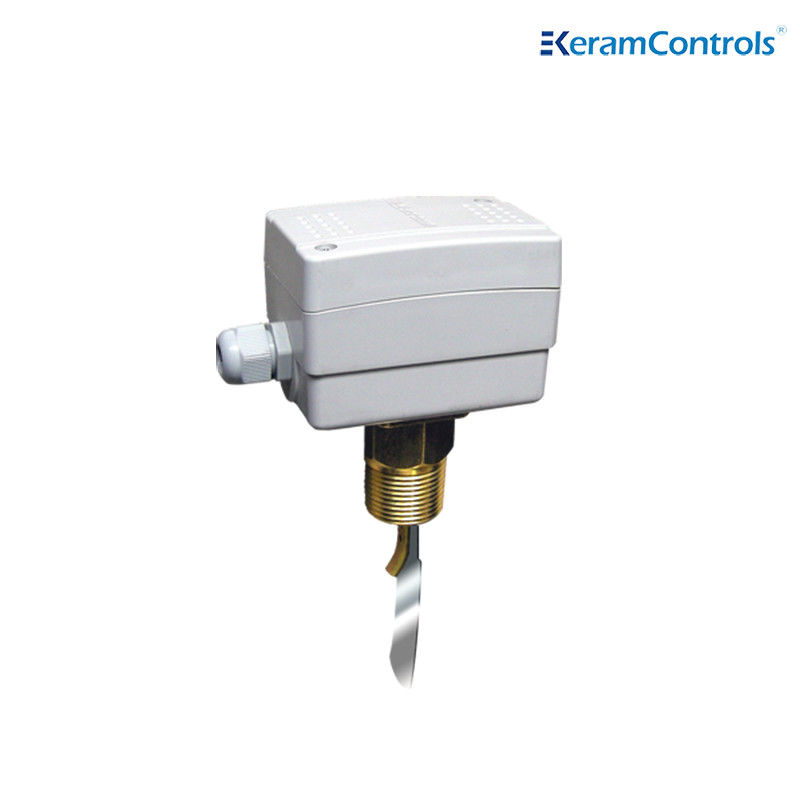

Công tắc dòng chất lỏng 24/250VAC cho HVAC
Sự miêu tả
Công tắc dòng chất lỏng dòng KWFS sử dụng giao diện bằng đồng và cánh khuấy bằng thép không gỉ, để nó có thể thích ứng với môi trường làm việc khắc nghiệt và bảo vệ hiệu quả các bộ phận bên trong của nó.
Ứng dụng
Kiểm soát và giám sát dòng chất lỏng của nồi hơi, máy bơm, v.v. của thiết bị sưởi, làm mát và điều hòa không khí.
Đặc trưng
● Kiểm soát dòng chảy của nước và phương tiện thông thường
● Công tắc vi mô SPDT được cải tiến đảm bảo chức năng chuyển mạch đáng tin cậy
●Định mức công tắc 15(8A)250VAC
● IP65, vỏ bọc loại I
● Có thể điều chỉnh điểm đặt
● Mái chèo bằng thép không gỉ
●Chất liệu đồng thau
● Tối đa. nhiệt độ chất lỏng 120oC
● Áp suất làm việc tối đa 20Ba
Thông số kỹ thuật
| Loại hoạt động | Bật/Tắt, một giai đoạn, công tắc vi mô |
| đầu ra | SPDT 15(8A) 24/250VAC |
| tốc độ dòng chảy | Xem bảng tốc độ dòng chảy |
| Điều chỉnh cài đặt tốc độ dòng chảy | Vít bên trong |
| Yếu tố cảm biến | mái chèo |
| Ứng dụng chất lỏng | Nóng, ướp lạnh, giếng, nước hồ bơi và nước biển, nước muối hoặc ethylene glycol |
| Vật liệu bộ phận tiếp xúc với chất lỏng | Thau |
| Chất liệu mái chèo | Thép không gỉ |
| Nhiệt độ chất lỏng | -20oC~120oC |
| Nhiệt độ môi trường cho phép | -40oC~85oC |
| Độ ẩm môi trường xung quanh cho phép | 10…90% RH, không ngưng tụ |
| Đầu vào cáp | Lắp M18 |
| Nhà ở | Chống cháy ABS hoặc PC |
| Sự bảo vệ | IP65 |
| Màu sắc | Trắng |
| Cân nặng | 1,0Kg |
Các loại mô hình
| Người mẫu | Sự liên quan |
| KWFS-1 | 1/2"-14NPT |
| KWFS-2 | 3/4"-14NPT |
| KWFS-3 | 1" -11½ NPT |
Bảng tốc độ dòng chất lỏng
| Kích thước đường ống (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Dòng chảy tối thiểu |
Tăng lưu lượng |
4.2 |
5,8 |
7,5 |
13,7 |
17,6 |
27,5 |
64..7 |
35,2 |
12,5 |
57,1 |
190,0 |
74,0 |
374,7 |
204,7 |
|
Giảm lưu lượng |
2,5 |
3,7 |
5.0 |
9,7 |
11.9 |
19 |
50,1 |
26,9 |
101.1 |
41,0 |
158,0 |
54,0 |
319,7 |
170,0 |
|
| Dòng chảy tối đa |
Tăng lưu lượng |
9,2 |
13.3 |
17,6 |
26,9 |
30,8 |
50,2 |
127,6 |
81,0 |
245,0 |
118,0 |
374,7 |
144,0 |
759,5 |
415,0 |
|
Giảm lưu lượng |
8.1 |
12,5 |
16.3 |
25.1 |
28,6 |
47,1 |
122,0 |
76,2 |
234,7 |
111,0 |
359,7 |
134,7 |
729,6 |
400,6 |
|
Ghi chú:
①Đối với tốc độ dòng chảy có hậu tố "Z", phải lắp cánh khuấy 6 inch.
②Đơn vị tốc độ dòng chảy trong bảng trên là GPM (m /h)
Dây điện
Cài đặt
Công tắc dòng chảy có thể được lắp đặt ở mọi vị trí xa khuỷu tay hoặc van tiết lưu, với mũi tên chỉ hướng dòng chảy. Nếu đường ống thẳng đứng, hãy hiệu chỉnh lại phạm vi để cân bằng trọng lượng cánh khuấy. Nếu thiết bị được lắp hướng xuống dưới, hãy chú ý loại bỏ xỉ và lắp nó vào một đường ống thẳng cách xa bộ lọc, van, v.v., có chiều dài ít nhất gấp 5 lần đường kính của đường ống ngược dòng và hạ lưu thiết bị.
Ghi chú:
Công tắc dòng chảy được hiệu chuẩn tại nhà máy ở độ nhạy tối thiểu. Để tăng van cài đặt, hãy vặn vít điều chỉnh theo chiều kim đồng hồ. Van ngắt phải ≥ lưu lượng tối thiểu cần thiết để đảm bảo bảo vệ nhà máy.
Kích thước (mm)

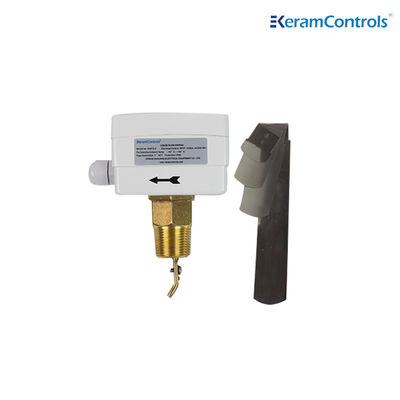

mái chèo
| Cài đặt mái chèo | |
| Đường ống | KHÔNG. |
| 1" | 1 |
| 11/4" | 1 |
| 2/11" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
Câu hỏi thường gặp
1 Hỏi: Thời gian giao hàng là bao lâu?
A: Theo đặc điểm kỹ thuật và số lượng đặt hàng của bạn, thường là 4
ngày cho các sản phẩm tiêu chuẩn bình thường trong vòng 10 chiếc.
2 Q: Bạn là nhà sản xuất hay công ty thương mại?
Trả lời: Chúng tôi là nhà sản xuất có nhiều năm kinh nghiệm. Chúng tôi có
nhà máy riêng. Chào mừng bạn đến thăm nhà máy của chúng tôi.
3 Hỏi: Chúng tôi có thể sử dụng logo của mình trên sản phẩm không?
A: Có. Chúng tôi có thể cung cấp dịch vụ OEM.
4 Q: Bạn có sản phẩm có giấy chứng nhận cũ không?
Trả lời: Có, chúng tôi có thể cung cấp chứng chỉ chống cháy và an toàn nội tại.
5 Q: Bảo hành sản phẩm của bạn là gì?
A: Bình thường là 12 tháng.
6 Hỏi: Phương tiện vận chuyển là gì?
Trả lời: Chuyển phát nhanh như TNT, FedEx, DHL, UPS hoặc hậu cần theo chỉ báo.
