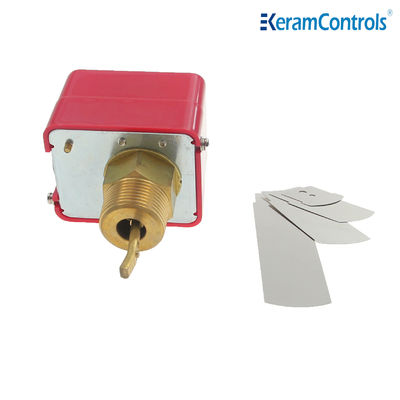

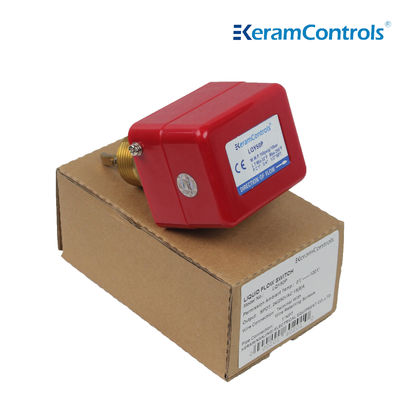

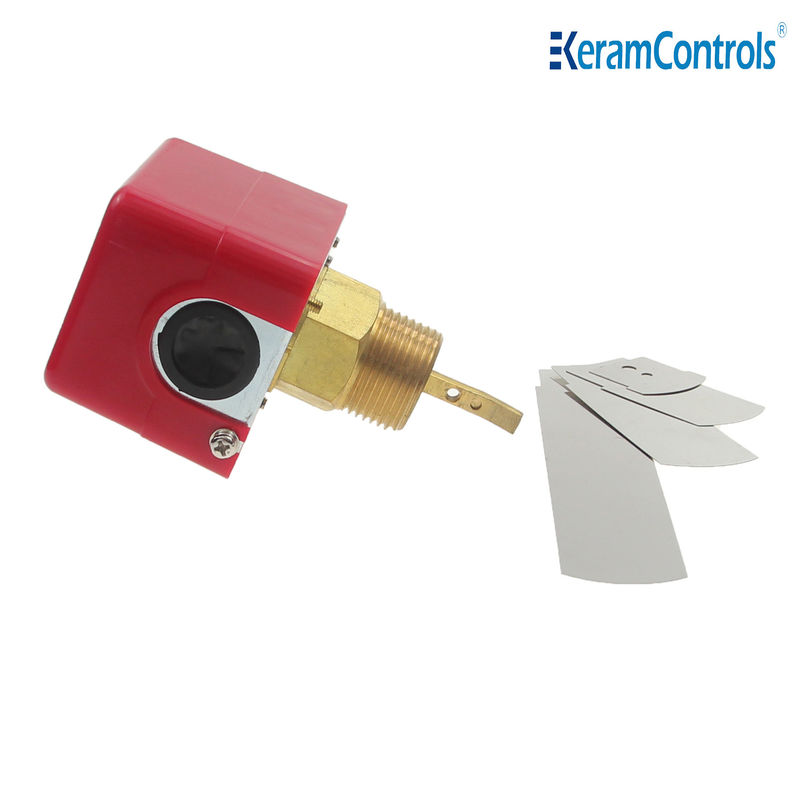

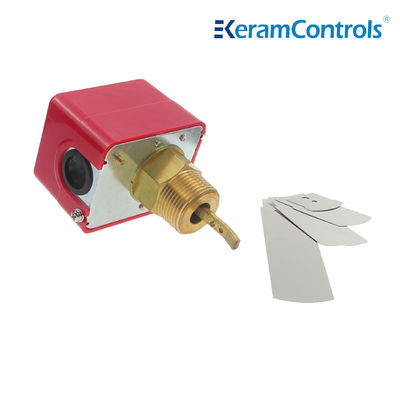

Chuyển mạch lưu lượng chất lỏng màu đỏ cho máy bơm nhiệt hệ thống làm lạnh
| Loại hoạt động: | Bật/Tắt, một giai đoạn, công tắc vi mô | Điều chỉnh cài đặt tốc độ dòng chảy: | Vít bên trong |
|---|---|---|---|
| Yếu tố cảm biến: | mái chèo | Chất liệu mái chèo: | thép không gỉ |
| Độ ẩm môi trường xung quanh cho phép: | 10…90% RH, không ngưng tụ | Ứng dụng chất lỏng: | Nóng, ướp lạnh, giếng, nước hồ bơi và nước biển, Nước muối hoặc ethylene glycol |
| Nhiệt độ chất lỏng: | -10 ~ 120 | Nhiệt độ môi trường cho phép: | -20℃~85℃ |
| Làm nổi bật |
Chuyển mạch lưu lượng chất lỏng màu đỏ,Các công cụ chuyển mạch lưu lượng chất lỏng bằng thép không gỉ,Chuyển mạch dòng chảy bơm nhiệt hệ thống làm lạnh |
||
Mô tả
Chuyển đổi dòng chảy chất lỏng là một chân đai, hai - ném (SPDT) chuyển đổi dòng chảy được sử dụng trong các đường dây chất lỏng mang nước,ethylene glycol, hoặc các chất lỏng khác không được phân loại là nguy hiểm,Chúng có thể được dây để cung cấp năng lượng cho một thiết bị và khử năng lượng cho một thiết bị khác được cung cấp năng lượng từ cùng một nguồn khi dòng chảy chất lỏng vượt quá hoặc giảm xuống dưới tốc độ dòng chảy thiết lập.
Tính năng
- Chuyển mạch dòng chảy chất lỏng LQY được sử dụng để theo dõi sự thay đổi dòng chảy
- Các công tắc nhỏ SPDT được đổi mới đảm bảo chức năng chuyển đổi đáng tin cậy
- Nhiệt độ tối đa trung bình 120°C
- Áp lực chất lỏng lên đến 1Mpa
- 3 lưỡi dao thép không gỉ cho đường ống đường kính 25-75mm
- 6 thanh bổ sung cho ống 100-150mm
- Loại bảo vệ IP54
- Các kết nối khác nhau có sẵn theo yêu cầu
- Áp suất làm việc tối đa 13,5Bar
- Nạp điện AC250V 10A
- Chứng nhận CE
Dữ liệu kỹ thuật
| Loại hoạt động | Tích/Tắt, một giai đoạn, micro switch |
| Sản lượng | SPDT 15 ((8A) 24/250VAC |
| Tỷ lệ lưu lượng | Xem bảng dòng chảy |
| Điều chỉnh cài đặt tốc độ dòng chảy | Vít bên trong |
| Các yếu tố cảm biến | Vòng chèo |
| Ứng dụng chất lỏng | Nước nóng, lạnh, giếng, hồ bơi và nước biển, nước muối hoặc ethylene glycol |
| Phần vật liệu tiếp xúc với chất lỏng | Đồng |
| Vật liệu chèo | Thép không gỉ |
| Nhiệt độ chất lỏng | -10°C~120°C |
| Nhiệt độ môi trường xung quanh cho phép | -20°C~85°C |
| Độ ẩm môi trường cho phép | 10...90% RH, không ngưng tụ |
| Cáp nhập | Phụ kiện M18 |
| Nhà ở | Chống cháy ABS hoặc PC |
| Bảo vệ | IP54 |
| Màu sắc | Màu trắng |
| Trọng lượng | 1.0kg |
Kích thước (mm)
Cấu trúc
Bảng tỷ lệ lưu lượng chất lỏng
| Kích thước đường ống | 1 | 1 1/4 | 1-1⁄2 | 2 | 2 1⁄2 | 3 | 4 | 5 | 6 | 8 | |
| Min.flow | Tăng dòng chảy R đến Y | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| Giảm dòng chảy R đến B đóng | 0.6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| Max.flow | Tăng dòng chảy R đến Y đóng | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| Giảm dòng chảy R đến B đóng | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
Cài đặt
Hướng mũi tên trên xi lanh phải phù hợp với dòng chảy của ống;
Chuyển đổi dòng chảy nước nên được lắp đặt trong một đường ống theo chiều ngang, nó phải được lắp đặt theo hướng dọc;
Chuyển mạch trong sử dụng là hoàn toàn không cho phép chảy trở lại để tránh lưỡi dao trở lại trong gãy.
Chức năng liên lạc
Cắt bớt cây chèo
Lưu ý
Với (*) lá cho nhà máy được lắp đặt;
Với (△) cho các lưỡi dao bổ sung (không được lắp đặt);
Sau khi các lá được cắt để lắp đặt, phần trên của bức tường của nó không phải có bất kỳ sự va chạm nào với bức tường và khoảng cách dưới 5-10 mm.
Thông số kỹ thuật mẫu
| Mô hình | Kết nối | Chú ý |
| LQY50P | 1-11 1/2NPT | Vỏ nhựa |
| LQY50P-1 | 1-11 1/2NPT | |
| LQY50P-2 | 1/2-14 NPT | |
| LQY50P-3 | 3/4-14NPT |
